张力控制系统

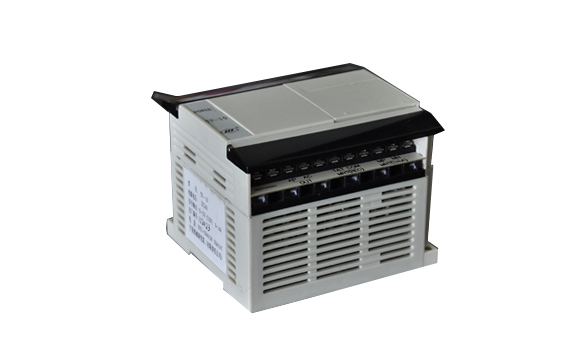

TF-10张力放大器

功能特点:

1、通过将功能控制在最小限度内,实现了产品的小型化。可安装在DIN制导轨上。

2、通过输出信号,可以轻松地在远程显示张力数据。此外,同时使用可编程控制器和显示器还可以集中

   显示各工序的张力数据。

3、通过使用记录仪信号,与记录仪连接,可以方便地记录张力数据。



TF10型张力放大器主要技术指标:

项  目

接线端

规    格

电源

输入

+/-

·DC24V±15%  ·消耗电流约0.2A

输出

RED/BLK

·张力传感器电源

模拟信号

输入

YER/BIR

张力传感器(右)

张力传感器输入信号,使用一只传感器时另一侧不可接线

YEL/BLL

张力传感器(左)

输出

AP/AC

·向可编程控制器等外部仪器提供张力信号。

·最大张力时可调整为V=5~10V·向可编程控制器等外部仪器提供张力信号。

·负荷电阻应为1KΩ以上。


MP/MN

·接续DC1mA电流计,利用内置旋钮进行调整,使张力最大时的电流为1mA(100%)。

·负荷电阻应为300Ω以下。


TAT/COM

·记录计输出。负荷电阻100Ω以上。

·AWAC信号监视器,输出电压与AP/AC误差在l%以内。(负荷电阻为1MΩ时)

显示

POWER

·电源为ON时电源灯点亮。

旋钮

调整窗内

·零点、跨度调整旋钮:4个(只是张力合力)

·外设张力计用旋钮:1个

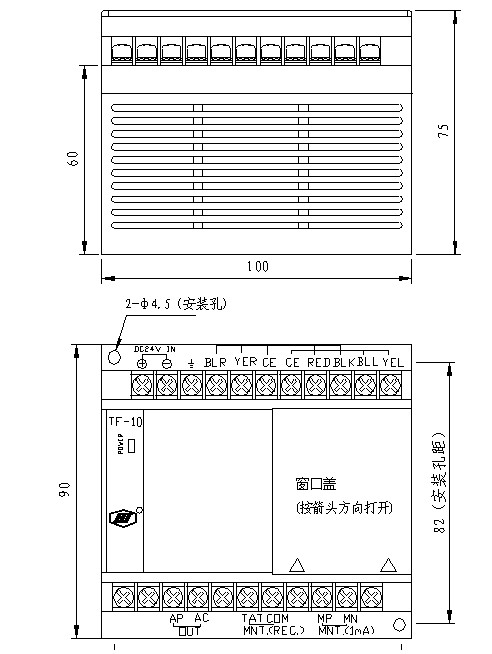

外观尺寸:






功能特点:

1、通过将功能控制在最小限度内,实现了产品的小型化。可安装在DIN制导轨上。

2、通过输出信号,可以轻松地在远程显示张力数据。此外,同时使用可编程控制器和显示器还可以集中

   显示各工序的张力数据。

3、通过使用记录仪信号,与记录仪连接,可以方便地记录张力数据。



TF10型张力放大器主要技术指标:





接线端



电源

输入

+/-

·DC24V±15  ·消耗电流约0.2A

输出

REDBLK

·张力传感器电源

模拟信号

输入

YERBIR

张力传感器()

张力传感器输入信号,使用一只传感器时另一侧不可接线

YELBLL

张力传感器()

输出

APAC

·向可编程控制器等外部仪器提供张力信号。

·最大张力时可调整为V=510V·向可编程控制器等外部仪器提供张力信号。

·负荷电阻应为1KΩ以上。


MPMN

·接续DC1mA电流计,利用内置旋钮进行调整,使张力最大时的电流为1mA(100%)

·负荷电阻应为300Ω以下。


TATCOM

·记录计输出。负荷电阻100Ω以上。

·AWAC信号监视器,输出电压与APAC误差在l%以内。(负荷电阻为1MΩ时)

显示

POWER

·电源为ON时电源灯点亮。

旋钮

调整窗内

·零点、跨度调整旋钮:4(只是张力合力)

·外设张力计用旋钮:1


标签:
