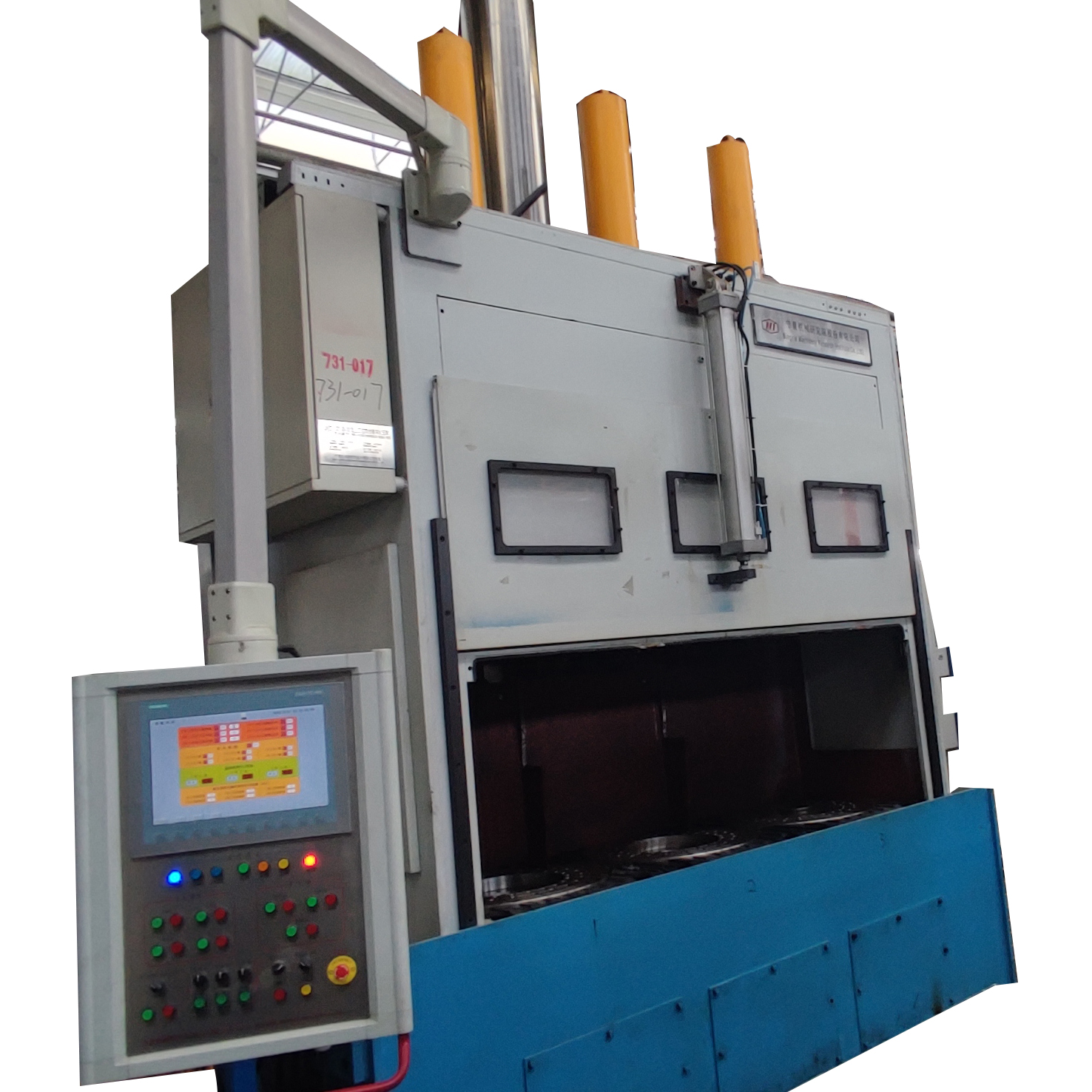

CCY-3D-300型齿轮淬火压床,是用于渗碳缓冷后的汽车内齿圈零件进行再次加热限形淬火的专用设备。对零件尺寸限形及表面硬化处理,零件通过二次加热后迅速转移至淬火压床实施急速冷却,并在模具的限形作用下,有效阻止零件的涨缩,减小零件形变和畸变,从而达到工件尺寸保持一致性和重复性的目的。
压床的主要功能及特点:
1) 压床设计有三个淬火工位,每工位可单独完成淬火;
2) 可自动(采用机器人)或人工上下料;
3) 工件内外圈表面同时喷油冷却;
4) 采用液压加力,淬火压力可调;
5) 模具设计为芯轴大径齿形定位或小径定位;
6) 工件内径采用芯轴加下拉油缸脱模,端面和外径采用脉动油缸脉动加压(或固定加压)的方式。
设备主要数据
每次淬火零件数量 | 3件(三工位) |
淬火时间设定范围 | 0-99分钟可调 |
淬火油流量 | 淬火油泵采用变频器控制,流量可调 |
被淬火工件尺寸 | 直径Φ80-Φ300mm(外径) |
高度≤100mm |
