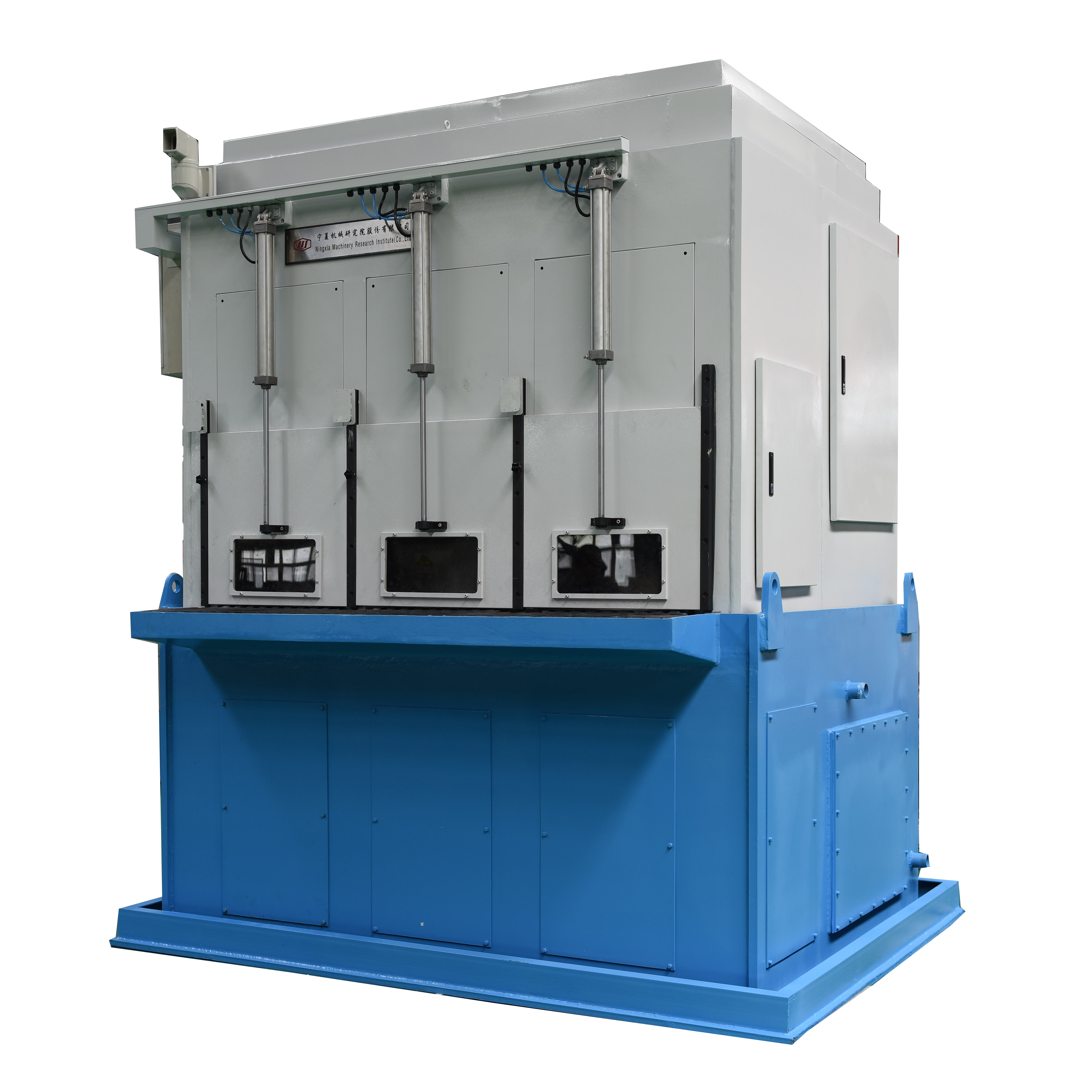

CCY-3S-300型三工位套圈淬火压床 ，是用于渗碳缓冷后的的汽车套圈以及盘状类零件（如：内环、外环、同步外环）进行再次加热限形淬火的专用设备。对零件尺寸限形及表面硬化处理，零件通过二次加热后迅速转移至淬火压床实施急速冷却，并在模具的限形作用下，有效阻止零件的涨缩，减小零件形变和畸变，从而达到工件尺寸保持一致性和重复性的目的。压床单独动作完成工件的淬火整形过程，可进行自动/手动操作，PLC程序控制。
压床的主要功能及特点：
1） 压床设计有三个工位，人工上下料；
2） 工件内外圈表面同时喷油冷却；
3） 采用液压加力，淬火压力可调；
4） 工件内径采用芯轴加下拉油缸脱模，端面采用小油缸脉动加压（或固定加压）的方式。
设备主要数据
每次淬火零件数量 | 1-3件（三工位） |
淬火时间设定范围 | 0-99分钟可调 |
淬火油流量 | 淬火油泵采用变频器控制，流量可调 |
被淬火工件尺寸 | 直径Φ80-Φ300mm（外径） |
高度≤100mm |
