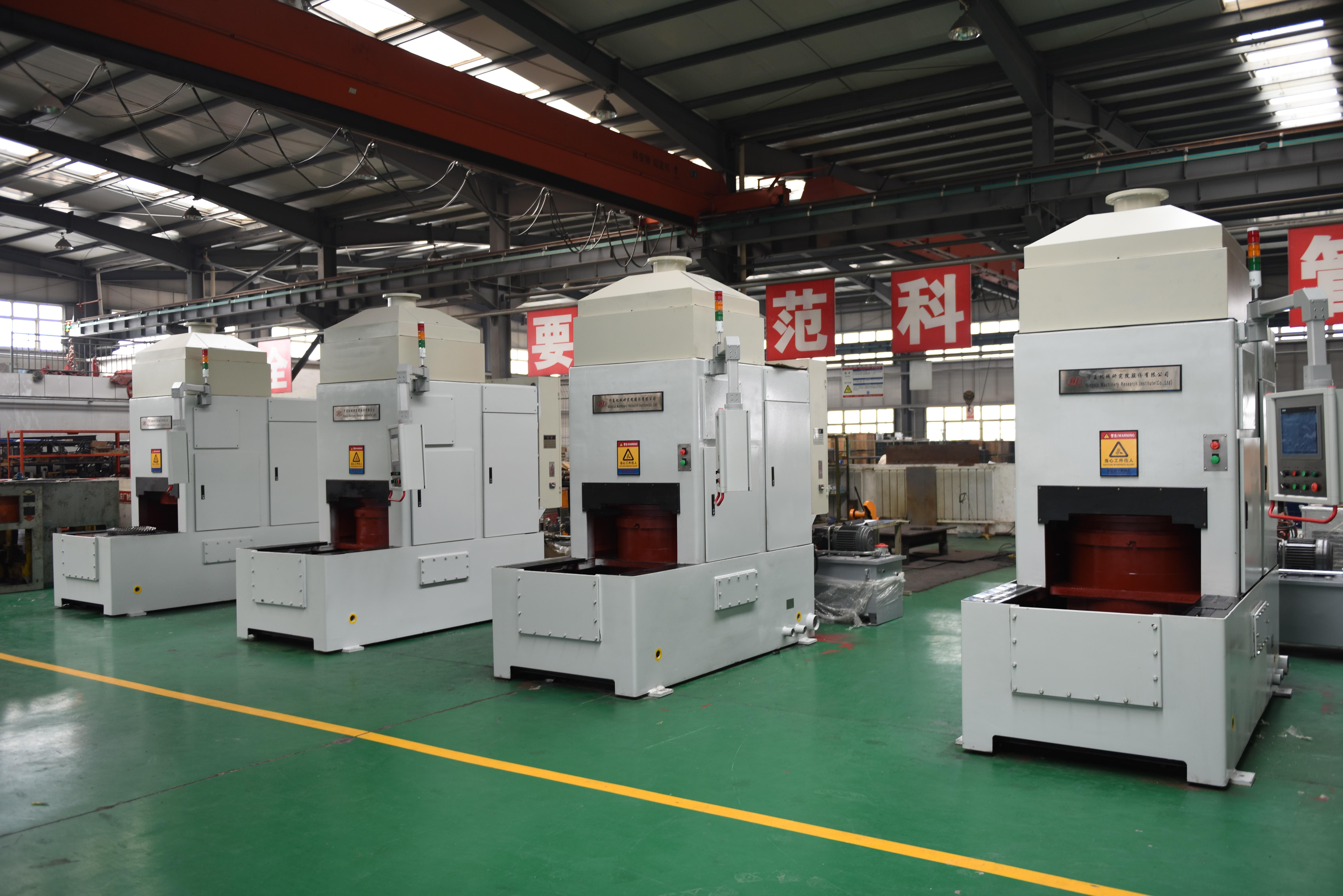

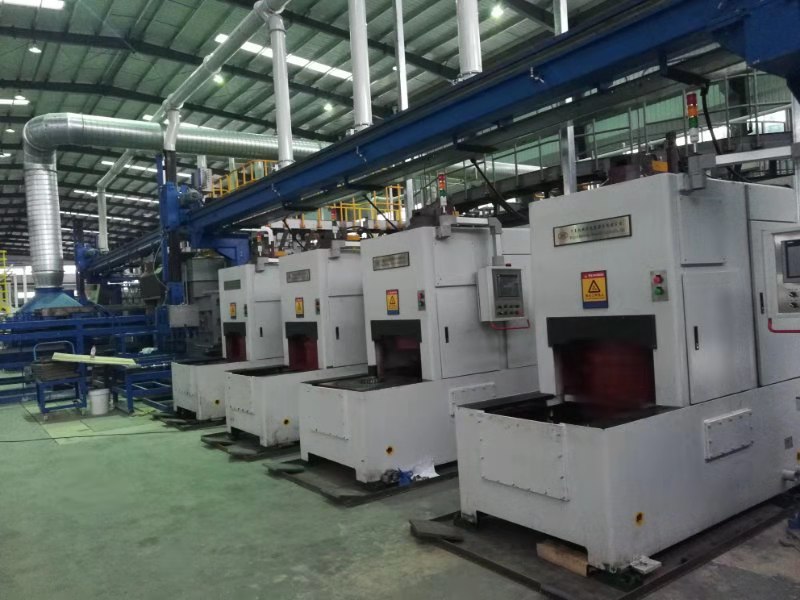

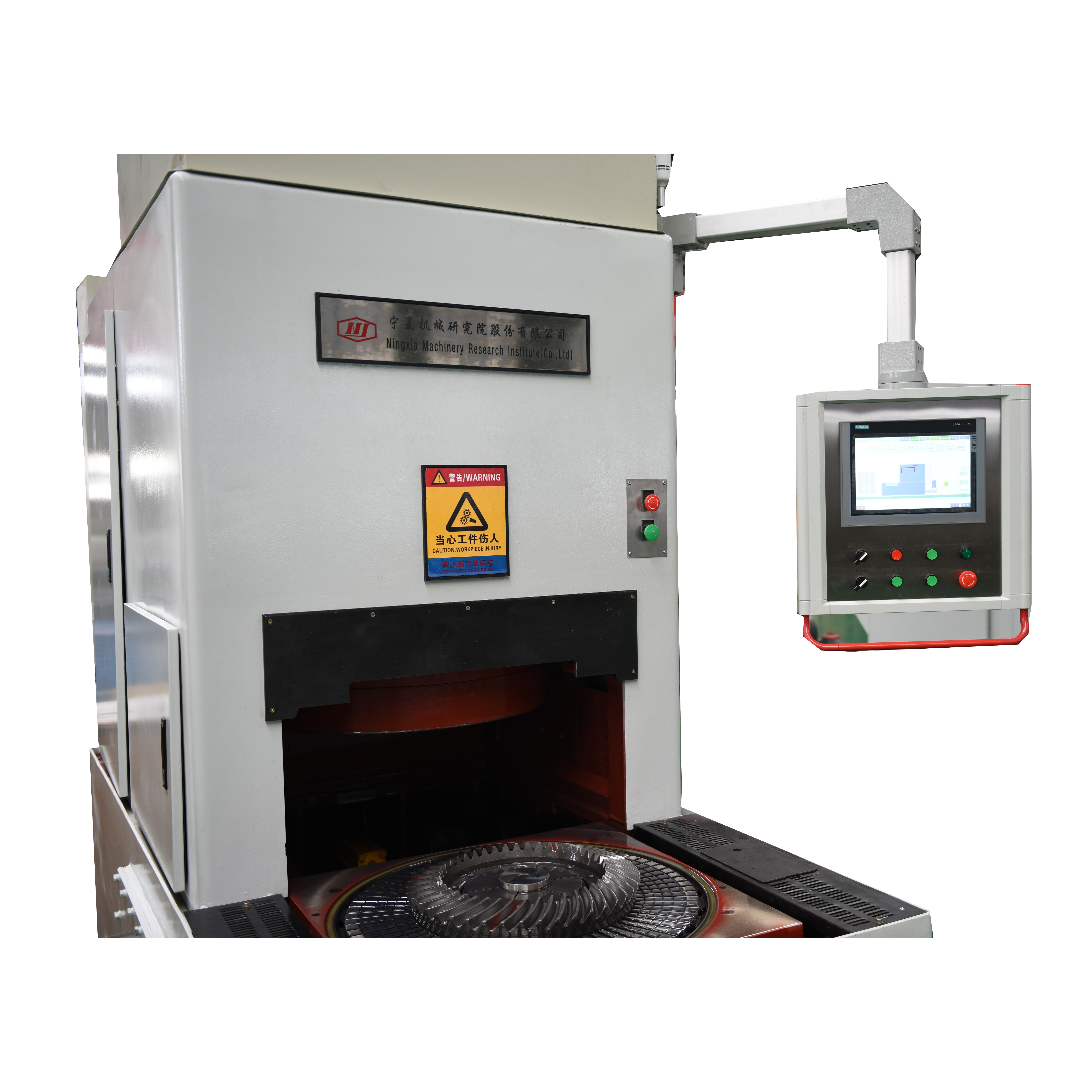

CCY-500型齿轮淬火压床是对汽车、工程机械、拖拉机、冶金等行业锥齿轮进行淬火的热处理设备，同时其他盘状零件也可以在本机上进行淬火。本压床具有的结构性能，保证了淬火质量和变形控制，对零件尺寸限形及表面硬化处理，零件通过二次加热后迅速转移至淬火压床实施急速冷却，并在模具的限形作用下，有效阻止零件的涨缩，减小零件形变和畸变，从而达到工件尺寸保持一致性和重复性的目的。
压床的主要功能及特点：
1）淬火时脉动油缸的外环，内环和中心油缸分别对工件施加压力（压力分别可调）；
2）淬火压力可选固定压力或脉动压力（脉动频率可调）；
3）工作台平面具有凹凸调整装置进行变形补偿；
4）淬火过程中淬火油流量可分段喷油冷却（油量和时间可分别 调整）。
设备主要数据
最大工作直径 | Φ560mm（外径） |
淬火油流量 | 淬火油泵采用变频器控制，流量可调 |
内外压环安装基面至下模平面距离 | 最高165mm |
最低140mm | |
下模平面可凹凸调整直径范围 | Φ160-Φ430mm |
