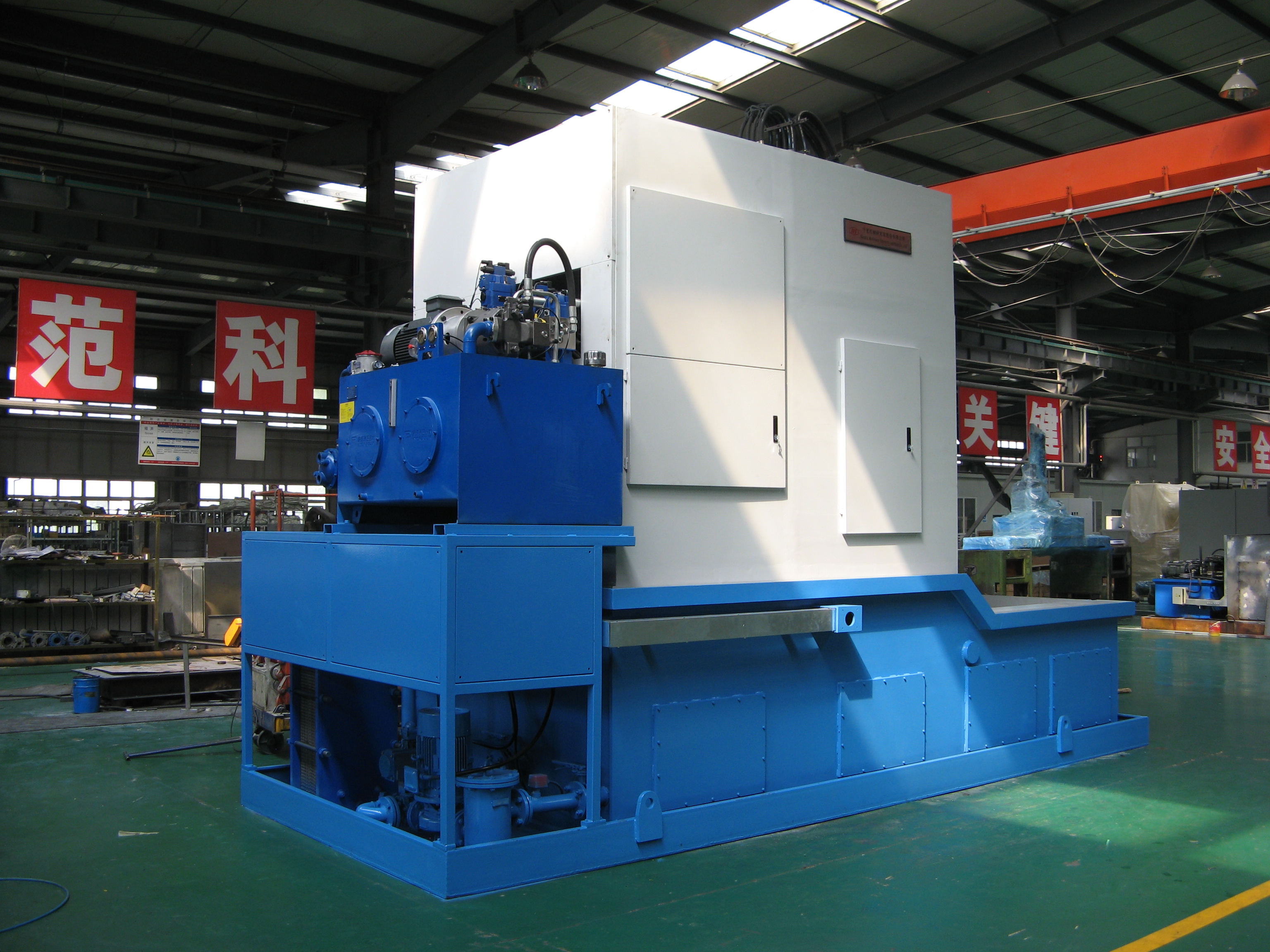

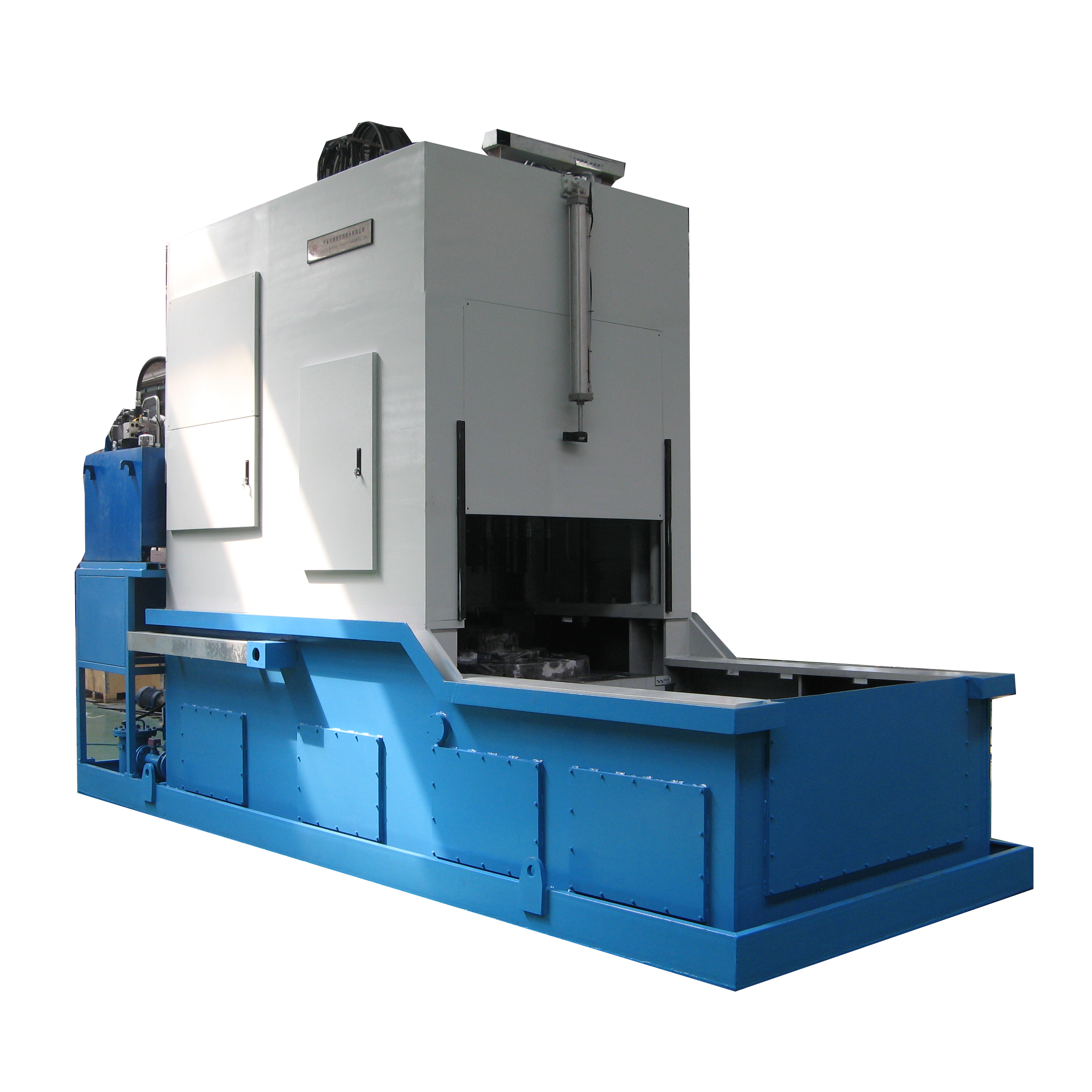

CCY-1200型单工位全自动齿轮淬火压床

CCY-1200型单工位全自动齿轮淬火压床,是用于渗碳缓冷后的轨道交通、大型机械套圈以及盘状类零件（如：刹车片、圆柱齿轮等）进行二次加热限形淬火的专用设备。对零件尺寸限形及表面硬化处理，零件通过二次加热后迅速转移至淬火压床实施急速冷却，并在模具的限形作用下，有效阻止零件的涨缩，减小零件形变和畸变，从而达到工件尺寸保持一致性和重复性的目的。压床可进行自动/手动操作，PLC程序控制。

压床的主要功能及特点：

1） 压床设计为工作台移出上下料，移进淬火；

2） 压床配有一套升降机械手，和进出料装置配套使用，完成工件的全自动上下料；

3） 工件内外圈表面同时喷油冷却；

4） 采用液压加力，淬火压力可调；

5） 工件内径采用分瓣模具定位，下拉油缸加压，减轻了主机架的承载力；

6） 工件端面和外径采用脉动油缸脉动加压（或固定加压）的方式。

设备主要数据
